说明
1.电动采光排烟天窗适用于以采光为主,通风为辅的建筑;
2.其完全开启时,排烟量最大,一字型天窗最大开启角度为45-90°;
3.电动采光排烟天窗窗体上面与安装面平行,风阻系数小;
4.天窗的气密、水密、抗风压性能均符合GB/T7106-2008的规定;采光性能符合GB/T11976-2002的规定。
5.电动采光排烟天窗窗框材料采用铝合金型材,其抗拉强度为160N/mm²,屈服强度为110N/mm²,硬度HV≥58.,壁厚为1.4。
电动采光排烟天窗采光材料可选择夹层玻璃、安全玻璃、聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料;

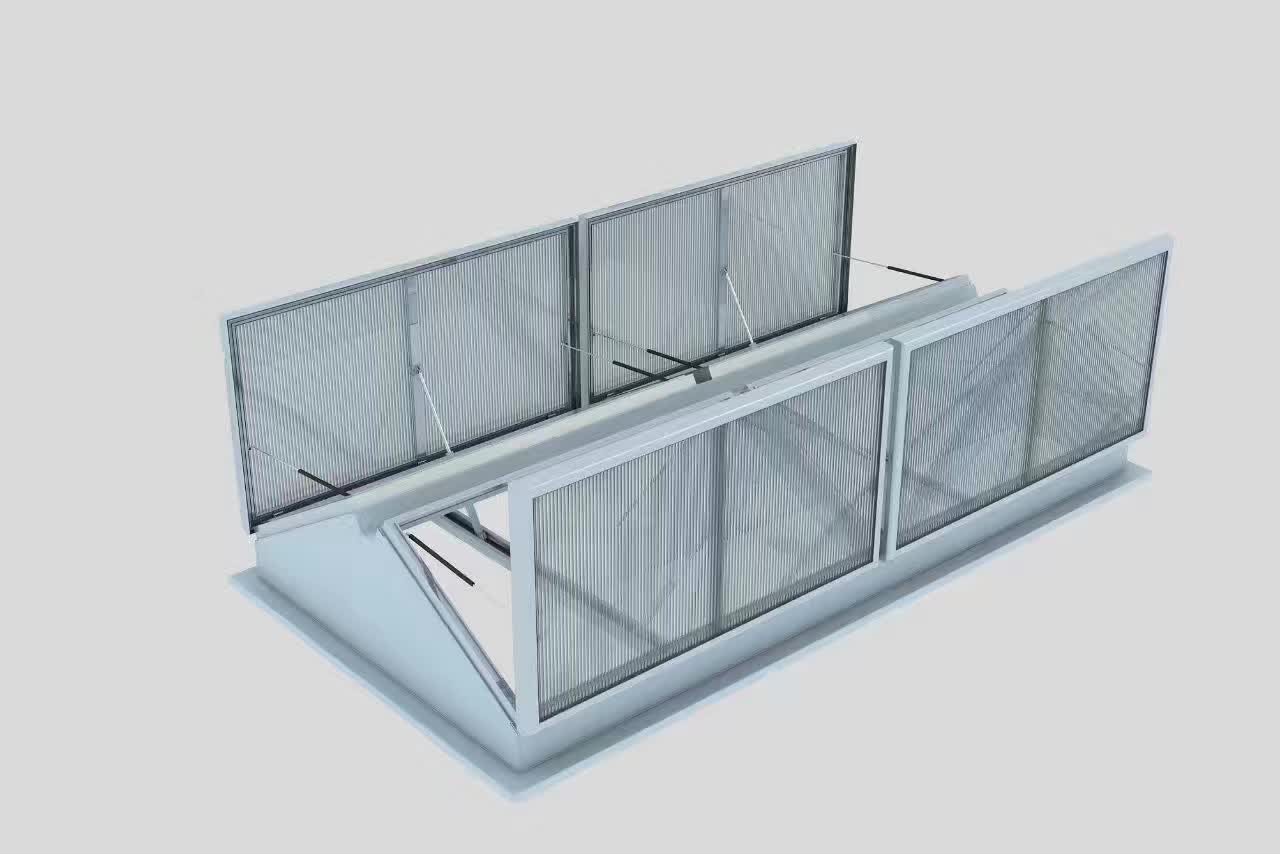

三角型电动采光排烟天窗选用表 |
||||||||||
序号 |
窗 型 号 |
洞口尺寸 ﹙宽×长﹚B×A |
窗外形尺寸﹙宽×长﹚B1×A1 |
窗体高度H |
按所选采光材料窗体质量(kg/樘) |
效开口面积(㎡) |
||||
普通型控制方式 |
智能型控制方式 |
智能网络型控制方式 |
阳光板(10厚) |
夹层玻璃 (5+0.38PVB+5) |
FRP (1.5~3厚) |
|||||
1 |
C2T-1015 |
C2Z-1015 |
C2W-1015 |
1000×1500 |
1280×1780 |
135 |
51.4 |
119.3 |
58.8 |
1.305 |
2 |
C2T-1020 |
C2Z-1020 |
C2W-1020 |
1000×2000 |
1280×2280 |
135 |
58.9 |
146.5 |
68.6 |
1.74 |
3 |
C2T-1215 |
C2Z-1215 |
C2W-1215 |
1200×1500 |
1480×1780 |
135 |
55 |
133.2 |
63.8 |
1.605 |
4 |
C2T-1220 |
C2Z-1220 |
C2W-1220 |
1200×2000 |
1480×2280 |
135 |
63.1 |
169.2 |
75.2 |
2.14 |
5 |
C2T-1520 |
C2Z-1520 |
C2W-1520 |
1500×2000 |
1780×2280 |
135 |
68.8 |
201.5 |
85.7 |
2.74 |
